Cara membaca data Modbus Modul Modbus Temperatur PT100 PTA9B01

Baca Juga



Assalamu'alaikum,

sobat SIMOR,

pagi ini saya akan share tentang modul modbus temperatur menggunakan pt100 yang murah, harganya sekitar 100rb an. sobat bisa beli di toko online namanya PTA9B01.

ketika beli itu ada pilihannya  modul, pt100 dan box.

kalo beli semuanya total 310. dan itu belum termasuk power supply.

di spesifikasi supply rangenya 8-25v. jadi sobat bisa beli power supply 9v, 12v, 24v.

sebelum memulai siapkan alat dan bahannya :
1. Modul PTA9B01 + PT100

2. USB to RS485

3. Power supply 9v/12v/24v

4. Laptop

5. Software modbus poll + datasheet (download)

6. Media yang di ukur. contoh  :

langsung saja ke tutorialnya:

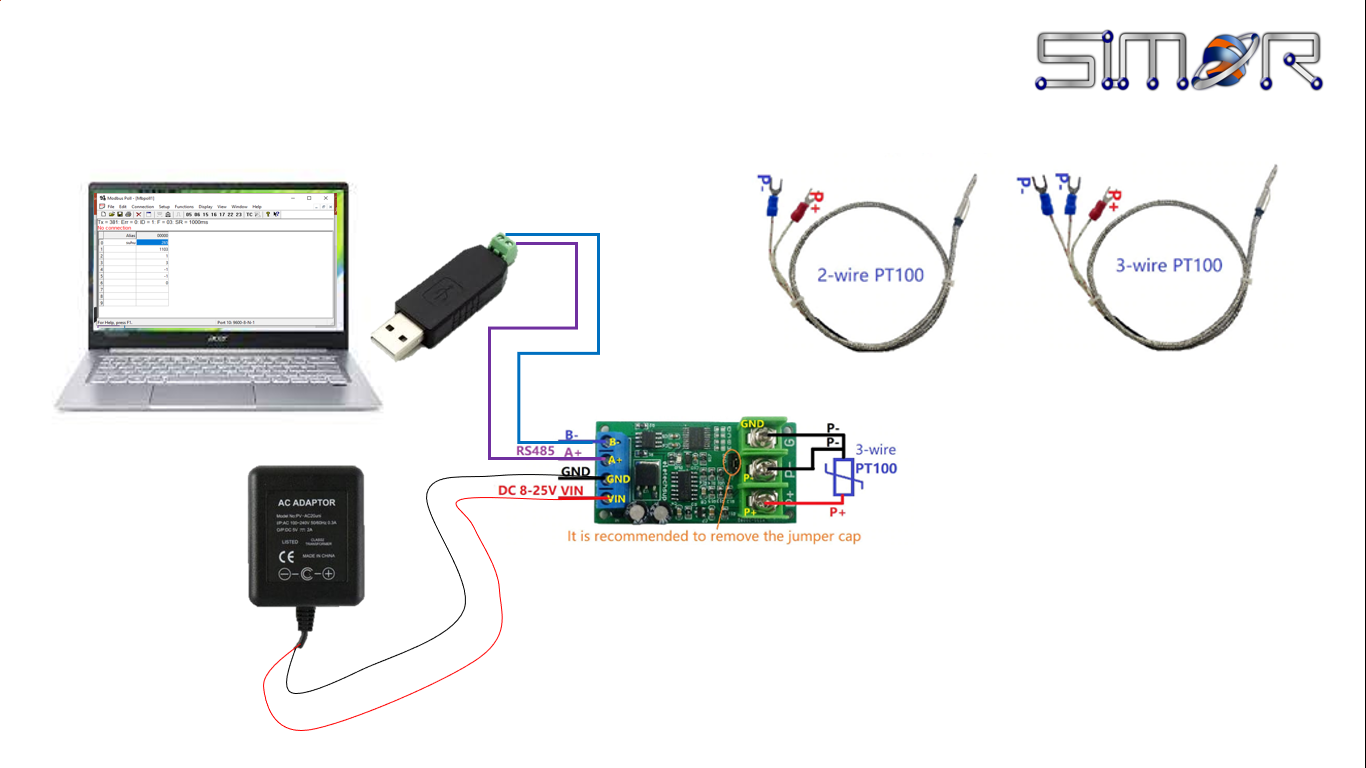

1.  Rakit seperti gambar dibawah ini

2. baca register addresnya. Standart parameter komunikasinya 9600/8N1 slave ID 1

3. jalankan Modbus poll

4. Connection - connect, setting baudrate 9600 8N1 -> OK

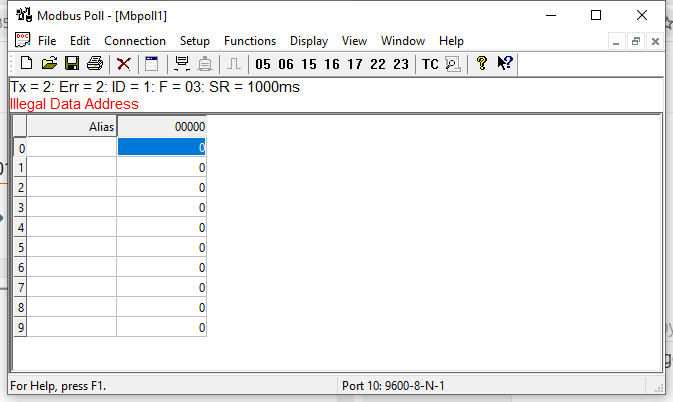

5. akan muncul seperti ini, karena register addres tidak sesuai. pilih Setup - Read and write definition

6. isi seperti gambar di bawah ini, karena di dalam modulnya itu registernya cuma 7. coba cek datasheet di atas

7. data akan muncul seperti di bawah ini. nama disamping itu saya tulis sendiri

Data modbus dari modul sudah keluar.

 selamat berkarya dan berinovasi dengan modul ini.

jika ada pertanyaan atau saran bisa whatsapp : 081555305255

semoga bermanfaat pengalaman menggunakan modul ini.

Wassalamu'alaikum
