Wireless Access Management Point To MultiPoint

Hai Sobat! Kembali bersama saya, Ahmad Rifai. Kali ini saya akan membahas mengenai wireless access management Point To MultiPoint.Semoga bermanfaat ya sobat.

Alat-alat yang diperlukan adalah :


  • Router RB951

  • Adapter Router RB951

  • Kabel LAN

Jika alat-alat yang dibutuhkan sudah lengkap, mari kita mulai :

(Jika kalian menjadi AP SIDE)

1. Kalian jalankan (buka) aplikasi winboxnya.


2. Kalian cek terlebih dahulu nomor yang terdapat pada routerboard kalian, jika sama, jika sama kalian bisa klik pada bagian "IP Address" atau "MAC Address". Lalu kalian klik "Connect".


3. Selanjutnya, kalian ke "Wireless", "intefaces", double klik pada baris yang berwarna biru berikut.


4.  Lalu kalian ubah mode-nya menjadi "ap bridge". Ubah juga Band-nya menjadi "2GHz-B", Frequency-nya "2412". Lalu SSID dan Radio Name-nya menjadi "PTMP 1,2,3".



5. Selanjutnya kalian ke "IP > Addresses".


6.  Kalian klik tanda "+". Lalu kalian membuat IP Address yang pertama, IP address yang pertama ini, kalian ubah interface-nya menjadi "wlan1". Jika sudah kalian klik "Apply" lalu "ok".


7. Lalu kalian klik kembali tanda "+". Lalu kalian buat IP Address yang kedua. Kalian ubah interface-nya menjadi "Ether2". Lalu "Apply" dan "ok".


8. Seperti berikut IP Address yang telah kalian buat tadi.


9. Selanjutnya kalian ke "IP > Routes".


10. Kalian klik tanda "+".


11.  Kalian buat 2 buah gateway-nya di "wlan1". Jika sudah kalian klik "Apply" lalu "ok". Jika sudah akan menampilkan gateway yang telah kalian buat tadi. dan bertuliskan "reachable wlan1".


12. Selanjutnya kalian ke "New Terminal".


13. Lalu kalian tes, jika berhasil akan menampilkan gambar seperti berikut.







(Jika kalian menjadi Client atau Station)

1. Kalian jalankan (buka) aplikasi winboxnya.


2. Kalian cek terlebih dahulu nomor yang terdapat pada routerboard kalian, jika sama, jika sama kalian bisa klik pada bagian "IP Address" atau "MAC Address". Lalu kalian klik "Connect".


3. Selanjutnya, kalian ke "Wireless", "intefaces", double klik pada baris yang berwarna biru berikut.

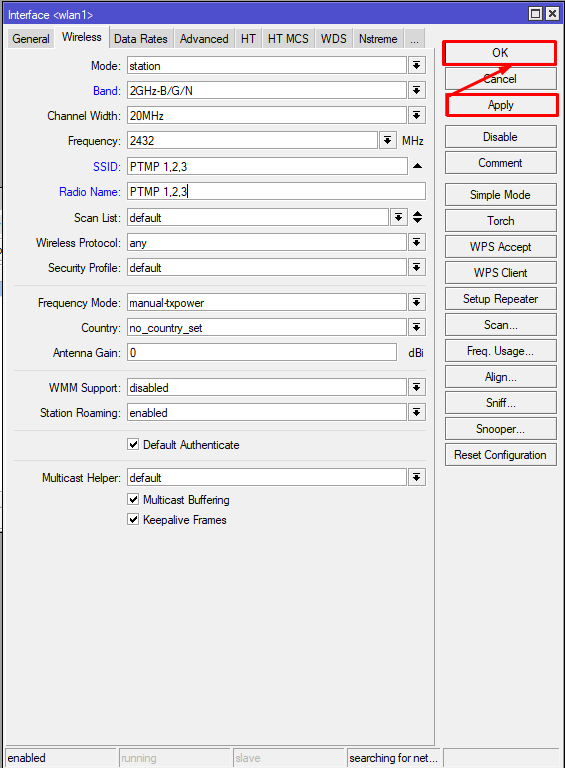

4. Lalu kalian ubah mode-nya menjadi "station". Ubah juga Band-nya menjadi "2GHz-B/G/N", Frequency-nya "2412". Lalu SSID dan Radio Name-nya menjadi "PTMP 1,2,3". Jika sudah kalian klik "scan".


5. Kalian pilih "PTMP 1,2,3" yang dibuat oleh AP Side, Lalu kalian klik "Connect". Selanjutnya kalian klik "Apply" lalu "ok".


6. Selanjutnya kalian ke "IP > Addresses".


7. Kalian klik tanda "+". Lalu kalian membuat IP Address yang pertama, IP address yang pertama ini, kalian ubah interface-nya menjadi "wlan1". Jika sudah kalian klik "Apply" lalu "ok".


8. Selanjutnya kalian klik tanda "+" kembali.


9. Kalian buat IP Address yang kedua. Kalian ubah interface-nya menjadi "Ether2". Lalu "Apply" dan "ok".


10.  Selanjutnya kalian ke "IP > Routes".


11. Kalian klik tanda "+".


12. Kalian buat gateway-nya di "wlan1". Jika sudah kalian klik "Apply" lalu "ok".


13. Jika sudah akan menampilkan gateway yang telah kalian buat tadi. dan bertuliskan "reachable wlan1".


14. Selanjutnya kalian ke "New Terminal".


15.  Lalu kalian tes, jika berhasil akan menampilkan gambar seperti berikut.













Sekian Tutorial yang kali ini saya berikan. Terima kasih telah mengunjungi blog saya. Jika ada pertanyaan, Silahkan tinggalkan di kolom komentar ya Friends.
