Cara Mengakses dan Pemrograman Sensor Sentuh (Touch Sensor) TTP223B Menggunakan Arduino Uno With Relay

Arduino Indonesia akan berbagi tentang Cara Mengakses dan Pemrograman Sensor Sentuh (Touch Sensor) TTP223B Menggunakan Arduino Uno With Relay . Setelah mencoba Tutorial Cara Mengakses dan Pemrograman Sensor Sentuh (Touch Sensor) TTP223B Menggunakan Arduino Uno, kali ini kita akan mencoba melakukan kendali Relay berdasarkan sentuhan yang dilakukan oleh pengguna. Ketika pertama kali pengguna menyentuh pad dari modul sensor, maka relay akan aktif. Saat pengguna menyentuh kembali pad dari modul sensor makan relay akan kembali seperti semula.


Baca Juga : Sensor Sentuh (Touch Sensor) TTP223B.

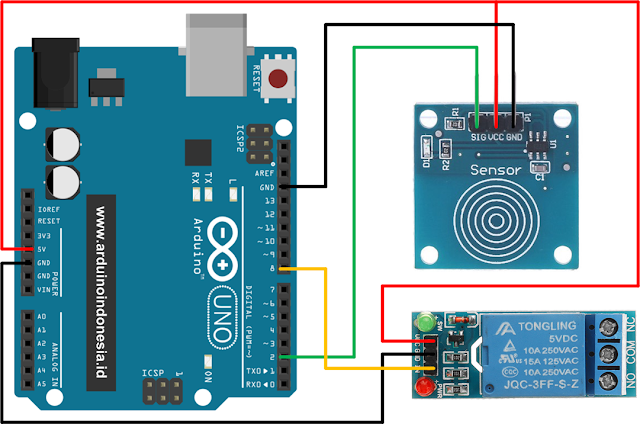

Berikut ini adalah Schematics Diagram dari Sensor Sentuh (Touch Sensor) TTP223B Menggunakan Arduino Uno With Relay :



Berikut ini adalah Hardware yang dibutuhkan :
1. Arduino Uno R3 >>> BELI DISINI
2. Sensor Sentuh (Touch Sensor) TTP223B >>> BELI DISINI
3. Kabel Jumper Secukupnya >>> BELI DISINI
4. Modul Relay 1 Channel >>> BELI DISINI


Berikut ini adalah Code Programnya :

/***************************

Cara Mengakses dan Pemrograman Sensor Sentuh (Touch Sensor) TTP223B Menggunakan Arduino Uno With Relay

Oleh : Arduino Indonesia
Website : www.arduinoindonesia.id
Toko Online : www.workshopelectronics3in1.com
Blog : www.edukasielektronika.com

Copyright @2020

****************************/



#define sensorSentuh 2
const int Relay = 8;

int kondisiSekarang = 0;
int kondisiSebelumnya = 0;
int kondisiRelay = 0;

void setup()
{
  Serial.begin(9600);
  pinMode(sensorSentuh, INPUT);
  pinMode(Relay, OUTPUT);
}

void loop()
{
  kondisiSekarang = digitalRead(sensorSentuh);

  if(kondisiSekarang == HIGH && kondisiSebelumnya == LOW);
  {
    Serial.println("disentuh");
    delay(1);

    if(kondisiRelay == HIGH)
    {
      digitalWrite(Relay, LOW);
      kondisiRelay = LOW;
    }
    else
    {
      digitalWrite(Relay, HIGH);
      kondisiRelay = HIGH;
    }
   }
   kondisiSebelumnya = kondisiSekarang;
}
