Konfigurasi VOIP menggunakan VLAN


 Konfigurasi ini dilakukan pada cisco packet trecer

Langkah-langkah

1. Buatlah topologi yang berisikan :

  • 1 buah router 2811

  • 1 buah switch

  • 3 buah ipphone

  • 3 buah pc


2. Lalu hubungkan setiap perangkat dengan kabel straight-trouth


3. Pasang power adapter kepada setiap ip phone

4.Karena disini kita akan mengkonfigurasi kan VoIP menggunakan vlan kita harus menentukan vlan nya terlebih dahulu disini saya akan menggunaka vlan sebagai berikut:
- vlan 24 name voice
- vlan 20 name data
- vlan 30 name Management

Configurasi Pada Switch

5. Selanjutnya kita akan memulai untuk mengconfgurasi switch ubah hostname pada switch lalu buat lah vlan yang akan di gunakan


6. Setelah itu masuk ke interface vlan 30 management lalu berikan ip address dan ip default gateawaynya


7. Selanjutnya masuk ke interface fastethernet yang menghubungkan switch ke routerlalu ubah interface tersbeut ke mode trunk dan ubah juga vlan native nya menjadi vlan 30


8. Lalu masuk ke interface fastethernet yang menghubungkan switch dengan ip phone berikkan access vlan 20 kepada ip phone serta vlan voice nya menjadi vlan 24


Configrasi pada Router

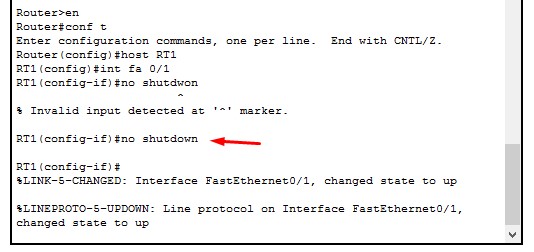

9. Ubah hostname pada router lalu masuk ke interface fastethernet yang mengubungkan router ke switch lalu aktivkan interface tersebut denga perintah no shutdown

10. Setelah itu kita akan membuat sub interface untuk vlan nya


11.Selanjutnya kita akan membuat dhcp pool nya ke ip address pc dan ephone
jika untuk pc menggunakan  perintah “ip dhcp pool data”karena pc berada pada vlan 20 yang bernama data jika untuk ephone “ip dhcp pool voice” karena ephone berada pada vlan 24 yang bernama voice


12. Kemudian kita lakukan configurasi voip serta menentukan max ephone dan max dial number


13. Setelah itu tentukan number dari setiap ephone


14. Lalu lakukan pengecekan dhcp/request dhcp dari server ke pc


15. Jika sudah lakukan configurasi type dan button pada ephone setelah melakukan configurasi ini cofnigurasi selesai


16. Kemudian lakukan pengecekan telpon dari ephone ke ephone lainnya apakah bisa terhubung atau tidak


17. Lakukan juga ping dari pc ke pc serta pc ke ephone
